[1 CÁI] Module SIM800L

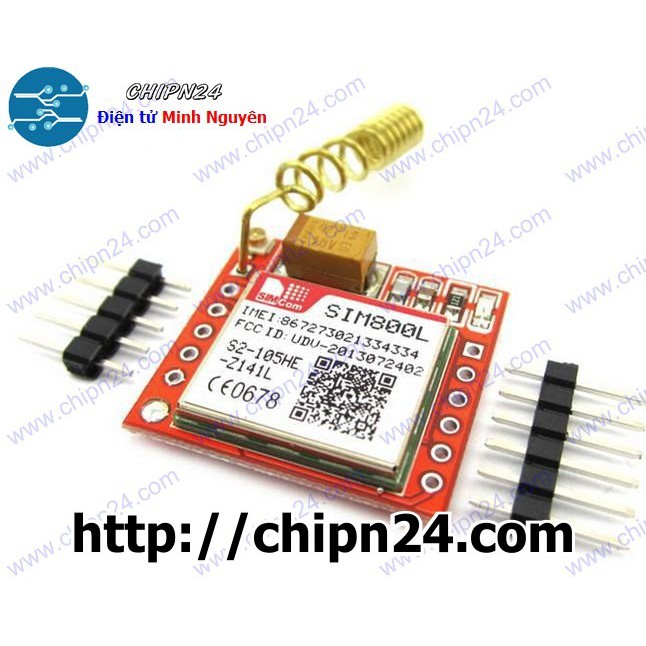

Giới thiệu [1 CÁI] Module SIM800L

Thừa kế các chức năng từ các thế hệ module sim trước, Module GSM sim 800L có khả năng nhắn tin SMS, nghe, gọi, GPRS, … như một điện thoại nhưng có kích thước nhỏ nhất trong các loại module SIM(25 mm x 22 mm). Điều khiển module sử dụng bộ tập lệnh AT dễ dàng, chân kết nối dùng rào đực thông dụng (male header) chuẩn 100mil.

Thông số kỹ thuật:
Nguồn cấp: 3.7 - 4.2VDC , có thể sử dụng với nguồn dòng thấp từ 500mAh trở lên (như cổng USB, nguồn từ Board Arduino). Nhưng khuyên các bạn nên dùng nguồn có dòng đủ 1A để đảm bảo mạch hoạt động ổn định.
Khe cắm SIM : MICROSIM
Dòng khi ở chế độ chờ: 10 mA
Dòng khi hoạt động: 100 mA đến 1A.
Hỗ trợ 4 băng tần phổ biến.
Kích thước: 25 mm x 22 cm

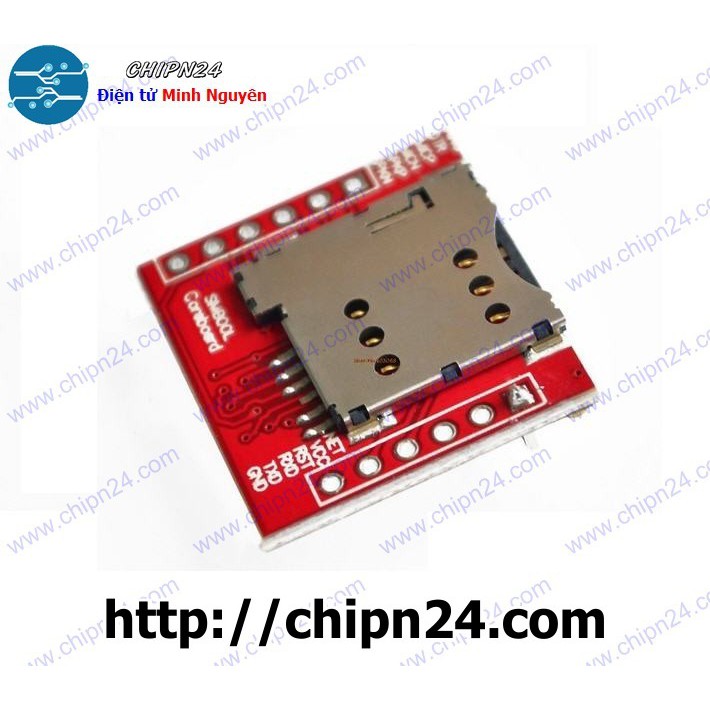

Thứ tự các chân:



Chức năng các chân:
VCC: Nguồn vào 3.7 - 4.2VDC.
TXD: Chân truyền Uart TX.
RXD: Chân nhận Uart RX.
DTR : Chân UART DTR, thường không xài.
SPKP, SPKN: ngõ ra âm thanh, nối với loa để phát âm thanh.
MICP, MICN: ngõ vao âm thanh, phải gắn thêm Micro để thu âm thanh.
Reset: Chân khởi động lại Sim800L (thường không xài).
RING : báo có cuộc gọi đến
GND: Chân Mass, cấp 0V.

Tài liệu tham khảo:
Datasheet và tập lệnh AT
Arduino code
